Ve světě lisování a lisování je razník jednou z nejkritičtějších, ale často přehlížených součástí. Jako součást, která se přímo dotýká materiálu, aby jej oddělila nebo plasticky deformovala, jestandardní děrovač foremVýkon přímo určuje kvalitu produktu, efektivitu výroby a náklady na nástroje. Ať už provozujete vysokorychlostní lisovací linku nebo operaci přesného tváření, pochopení praktických aspektů standardních razníků – od výběru materiálu po disciplínu údržby – je zásadní pro optimalizaci vašeho výrobního procesu.
Standardní razník forem, také známý jako děrovací kolík, razník nebo jednoduše razník, je kovová součást instalovaná v razidle, která provádí kontinuální děrování, vysekávání nebo tváření. Funguje ve spojení s matricí pro oddělení nebo tvarování materiálu obrobku do požadovaného produktu nebo polotovaru.
Standardní razníky se dodávají v různých konfiguracích, aby vyhovovaly různým aplikacím. Běžné typy zahrnují standardní razníky typu T, standardní razníky typu B, vedené razníky, pomocné razníky a tvarovací razníky. To, co dělá punc „standardem“, je to, že jeho rozměry a specifikace odpovídají zavedeným mezinárodním normám, jako jsou ISO, DIN, JIS, HASCO, DME nebo MISUMI, což zajišťuje zaměnitelnost a předvídatelný výkon.
Výběr materiálu razníku přímo ovlivňuje životnost nástroje, odolnost proti opotřebení a cenu. Zde jsou nejpoužívanější materiály:
| Materiál | Vlastnosti klíče | Typická aplikace |
|---|---|---|
| Legovaná nástrojová ocel | Dobrá odolnost proti opotřebení, nákladově efektivní | Obecné lisování, materiály s nízkou až střední pevností |
| Vysokorychlostní ocel | Vysoká tvrdost, tepelná odolnost, ideální pro vysokorychlostní lisování | Vysokorychlostní výroba, tenčí materiály |
| Karbid wolframu | Extrémně vysoká tvrdost, vynikající odolnost proti opotřebení | Velkosériová výroba, abrazivní materiály, velká rázová zatížení |
| Oceli pro práškovou metalurgii | Jednotná struktura, vynikající houževnatost a odolnost proti opotřebení | Náročné aplikace, dlouhodobá výroba |
Pro prodloužení životnosti razníku se často používají povrchové úpravy:

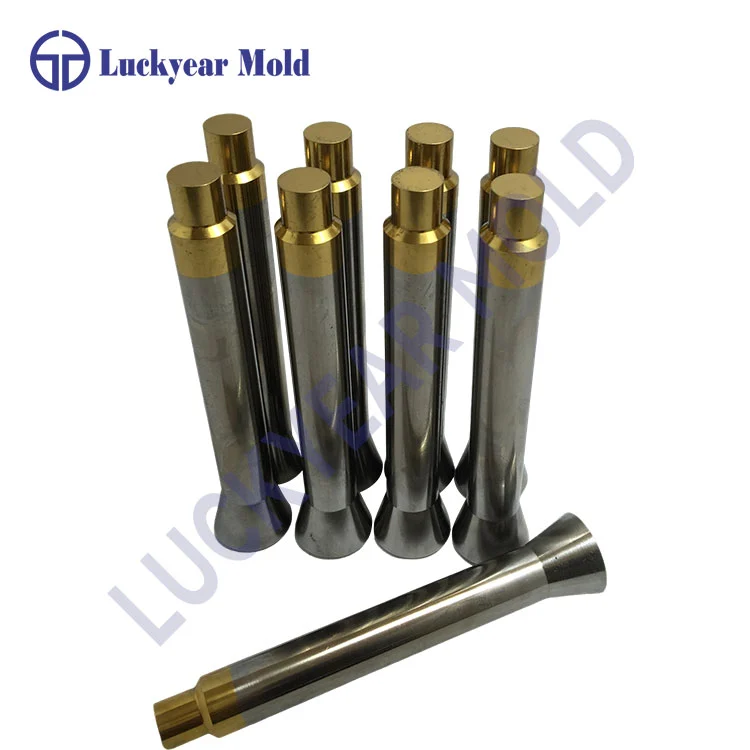

TiN – zlatá barva, poskytuje vynikající odolnost proti opotřebeníStandardní razníky jsou vyráběny v úzkých tolerancích. Standardní děrovač kvality obvykle dosahuje:
Tolerance průměru: ±0,001 mm až ±0,002 mm
Soustřednost: Do 0,002 mm
Kulatost: Do 0,003 mm
Drsnost povrchu: Ra 0,04 až Ra 0,4
Výběr by měl být založen na konkrétních požadavcích vaší aplikace. Zvažte tyto faktory:
Materiál razníku musí odpovídat materiálu obrobku. Pro měkké materiály, jako je hliník nebo měkká ocel, může stačit legovaná nástrojová ocel. Pro nerezovou ocel nebo vysokopevnostní slitiny se doporučuje rychlořezná ocel nebo karbid.
Standardní razníky by měly odpovídat uznávaným normám pro zaměnitelnost:
ISO 8020 – mezinárodní norma pro razníkyVěnujte pozornost průměru pracovní části, rozměrům instalační části a celkové délce. Ty musí odpovídat specifikacím vaší sady kostek.
Usazení mezi razníkem a matricí je rozhodujícím faktorem kvality lisování. Správná vůle zajišťuje čisté stříhání, minimalizuje tvorbu otřepů a prodlužuje životnost nástroje.
| Odbavení | Účinek |
|---|---|
| Příliš velké | Silné otřepy, hrubé oříznuté hrany, deformace materiálu |
| Příliš malý | Nadměrné opotřebení nástroje, zvýšená tonáž, nebezpečí zlomení razníku |
| Optimální | Čisté stříhání, minimální otřepy, vyvážená životnost nástroje |
Obecně by měl být průměr razníku o něco menší než otvor matrice, aby byla umožněna správná vůle. Dosažení a udržení tohoto přizpůsobení vyžaduje přesnou výrobu a pravidelné sledování.
Správná instalace zajišťuje, že razník funguje tak, jak byl navržen:
Ověřte zarovnání: Ujistěte se, že razník a matrice jsou soustředné, aby nedošlo k bočnímu zatížení.
Zkontrolujte upevnění: Používejte správný držák a ujistěte se, že je razník bezpečně upevněn.
Potvrďte vůli: Ověřte, že je vzdálenost od razníku k matrici v určeném rozsahu.
Zkontrolujte mazání: Aplikujte vhodné mazivo ke snížení tření a hromadění tepla.
Razníky primárně selhávají prostřednictvím dvou mechanismů: opotřebení a zlomeniny.
| Režim selhání | Známky | Prevence |
|---|---|---|
| Opotřebení / zaoblení hran | Větší otřepy, snížený střihový povrch, rostoucí tonáž | Pravidelná kontrola, včasné přeostření |
| Zlomenina / zlomení | Náhlé selhání, viditelné praskliny | Vyhněte se přetěžování, udržujte správnou vzdálenost, používejte správný materiál |
| Deformace / ohýbání | Trvalé zkreslení | Snížit tonáž; zajistit správnou tvrdost materiálu |
Jednou z nejčastějších chyb při údržbě razníku je čekání, dokud díly nevykazují viditelné otřepy, než začnete jednat. V době, kdy jsou viditelné otřepy, má průbojná hrana již vytvořený významný poloměr a poškození se hromadí již několik hodin.
Zvažte tento reálný scénář: Pokud vyjmete razník za účelem opětovného ostření při minimálním opotřebení, bude úběr malý. Pokud ale počkáte, až vás otřepy donutí jednat, opotřebení může být mnohem významnější. Čištění tohoto břitu spotřebuje mnohem více životnosti nástroje v jediném reaktivním cyklu, než by bylo ztraceno při proaktivní údržbě.
| Frekvence | Úkol |
|---|---|
| Po každém běhu | Vyčistěte povrch razníku; odstraňte nečistoty a zbytky maziva |
| Denní | Zkontrolujte viditelné opotřebení, zaoblení hran nebo praskliny |
| Podle počtu cyklů | Přeostření na základě počtu zdvihů |
| Podle potřeby | Odhrotování; naneste lubrikant; ověřte rozměry |
Malé průbojníky by měly být kontrolovány častěji kvůli vyššímu povrchovému tlaku a rychlejší akumulaci tepla. Větší údery se mohou za kontrolovaných podmínek prodloužit na delší intervaly.
Viditelné zaoblení hran
Zvýšení požadované tonáže oproti výchozímu stavu
Snížené procento smykového povrchu na lisovaných dílech
Součásti vykazující nekonzistentní kvalitu nebo rozměrový posun
Standardní lisovníky se používají prakticky ve všech výrobních odvětvích:
| Průmysl | Aplikace |
|---|---|
| Automobilový průmysl | Lisování panelů karoserie, podvozkových dílů, ozdobných dílů |
| Elektronika | Děrovací konektorové svorky, olověné rámečky, stínící plechovky |
| Lékařský | Formování chirurgických nástrojů, krytů přístrojů |
| Letectví | Přesné lisování konstrukčních dílů |
| Konzumní zboží | Panely zařízení, komponenty obalů, hardware |
| Výroba forem | Komponenty vstřikovacích forem na plasty, díly odlévané pod tlakem |
Praktická hodnota standardního razníku do forem přesahuje jeho pořizovací cenu. Zvažte tyto nákladové faktory:
Počáteční náklady: Kvalitnější materiály mají vyšší počáteční náklady, ale delší životnost.Ekonomický sweet spot není nutně nejlevnější, ani nejdražší – je to ten, který přináší nejnižší celkové náklady na lisovaný díl po celý jeho životní cyklus.
Thestandardní děrovač foremmůže být malou součástí procesu lisování, ale jeho dopad na produktivitu, kvalitu a náklady je obrovský. Praktický úspěch začíná výběrem správného materiálu a konfigurace pro vaši aplikaci, pokračuje správnou instalací a správou vůlí a vyvrcholí disciplinovanou údržbou – nečekáním na viditelné selhání, ale jednáním na základě naměřeného opotřebení a počtu cyklů. Když ke svým úderům přistupujete s myšlením procesního inženýra se zaměřením na geometrii, materiálové vědy a fyziku opotřebení, přeměníte spotřební díl na spolehlivé výrobní aktivum.
